我們的位置：首頁 - 工程標簽的使用介紹和注意事項
發布時間：2019.07.12 新聞來源：廣州花城珠江電纜有限公司 瀏覽次數：
工程標簽 工程標簽是現場裝置及之后保護時運用的一種辨認標識。 標簽品種及結構 運用工程標簽首要是為了確保裝置時的條理化、正確性及今后保護查看時的便利。工程標簽包含電纜工程標簽和設備工程標簽兩種。 電纜工程標簽 電纜分為信號線和電源線兩種。信號線包含網線、光纖等；電源線包含直流電源線和溝通電源線。電纜工程標簽分為信號線標簽、電源線標簽和通用標簽三種。 1. 信號線標簽 信號線標簽選用固定尺度的刀形結構。 標簽上淺藍色分隔線的作用是愈加明晰的清晰電纜方位信息，例如機柜號和插框號之間有一個分隔線，插框號和槽位號之間有一個分隔線，依此類推。刀刻虛線的作用是標簽張貼時便利折疊；右下角“TO：”用以表明標簽地點電纜的對端方位信息。信號線標簽張貼后有兩個面，標簽雙面內容別離標識了電纜兩頭所連端口的方位信息。標簽內容的填寫需契合以下要求：如 圖F-1 所示，電纜地點方位的本端內容寫在“區域 1”中；電纜地點方位的對端內容寫在“區域 2”中，即右下角帶有倒寫“TO：”字樣的標簽區域中；“區域 3”為張貼標簽時將被折疊的部分。 圖F-1 信號線標簽示意圖

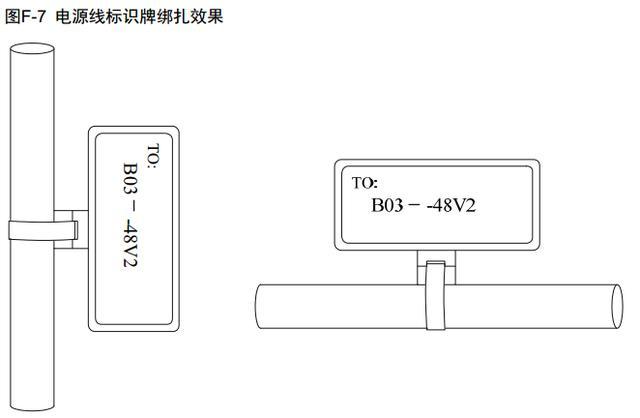

2. 電源線標簽 電源線標簽在運用時需將標簽張貼在線扣的標識牌上， 再用線扣綁扎在電源線纜上，標識牌四周為0.2mm×0.6mm 的凸起（雙面對稱），中心區域用來張貼標簽。 電源線標簽左上角自帶“TO：”字樣，用來表明標簽地點電纜的對端方位信息，即僅填寫標簽地點電纜側的對端設備、控制柜、分線盒或插座的方位信息。標簽上分割線意義與信號線標簽相似。 圖F-2 電源線標簽示意圖 3. 通用標簽 通用標簽選用固定尺度的條型結構，既適用于信號線也適用于電源線。右邊區域左上角“TO：”用以表明標簽地點電纜的對端方位信息。標簽上分割線和刀刻虛線意義與信號線標簽相似。 圖F-3 通用標簽示意圖  設備工程標簽 設備工程標簽內容一般包含設備稱號、設備類型、設備地址、裝置日期等設備相關信息，用于標識設備。 標簽的填寫 標簽內容有兩種填寫辦法：一是打印機打印，二是運用油性筆手藝書寫?？紤]功率和漂亮性，主張選用打印機打印的辦法。 打印機打印 請依據用戶實踐需求挑選標簽打印機和打印模板，類型不同的標簽打印機運用辦法各不相同，具體運用辦法請拜見標簽打印機順便的運用闡明書。 手藝書寫 為了使筆跡易辨認、漂亮、耐久，手藝書寫標簽時請運用黑色油性筆。通常情況下，油性筆一端為大頭（筆上有標識為“細”），另一端為小頭（筆上有標識為“極細”），請運用小頭（即“極細”端）書寫標簽。 標簽的張貼辦法 張貼標簽之前先在整版標簽紙上填寫或打印好標簽內容，然后揭下、張貼在電纜或線扣標識牌上。下面別離闡明這幾種工程標簽的張貼辦法。 A、電纜工程標簽的張貼辦法 1. 信號線標簽 標簽?zāi)S張貼方位在間隔插頭 2cm處，可依據具體情況恰當調整張貼方位。以電纜筆直布放為例，標簽張貼過程如 圖F-4 所示。 如 圖F-5 標簽在電纜上張貼后長條形文字區域一般朝向右側或下側，即在標簽張貼處，當電纜筆直布放時標簽朝向右，當電纜水平布放時標簽朝向下。 2. 電源線標簽 電源線標簽張貼時盡量張貼在標識牌張貼面的四方形凹槽內，用戶可依據操作習氣挑選標識牌恣意一面作為標簽張貼面，同一機房?jī)?nèi)要確保張貼面的共同。 線扣默許綁扎方位在間隔插頭 2cm處，可依據具體情況恰當調整線扣綁扎方位。以電纜水平布放為例，標簽張貼過程如 圖F-6 所示。 電纜兩頭均需求綁扎線扣，線扣在電纜上綁扎后標識牌一般朝向右側或上側：即當電纜筆直布放時標識牌朝向右；當電纜水平布放時標識牌朝向上，并確保張貼標簽的一面朝向外側。如 圖F-7 所示。 3. 通用標簽 通用標簽張貼要求和張貼效果圖都與信號線標簽相似，具體內容請拜見 F.3.1 1. 信號線標簽。經過標簽張貼過程 圖F-8 所示。 設備工程標簽的張貼辦法 將設備工程標簽從整版標簽紙上揭下，張貼到設備上即可，張貼方位由用戶依據自己的需求決議。 標簽運用注意事項 標簽內容填寫、打印和張貼過程中應堅持標簽紙面的清潔。 由于所運用的標簽紙為防潮防水材料，故任何情況下都不答應運用噴墨打印機進行打印，不答應運用相似鋼筆的水筆書寫。 要求標簽張貼規整、漂亮。 標簽張貼方位或電源線標識牌線扣綁扎方位應該避開電纜曲折或其他影響電纜裝置的方位。 電源線的標識牌線扣綁扎，要求線扣綁扎高度共同、標識牌方向共同。 本節中對“上”、“下”、“左”、“右”等方向的描繪（不包含打印機設置中相關描繪），都是針對張貼標簽的施工人員正在操作的方位而言。 本文共分
